产品描述

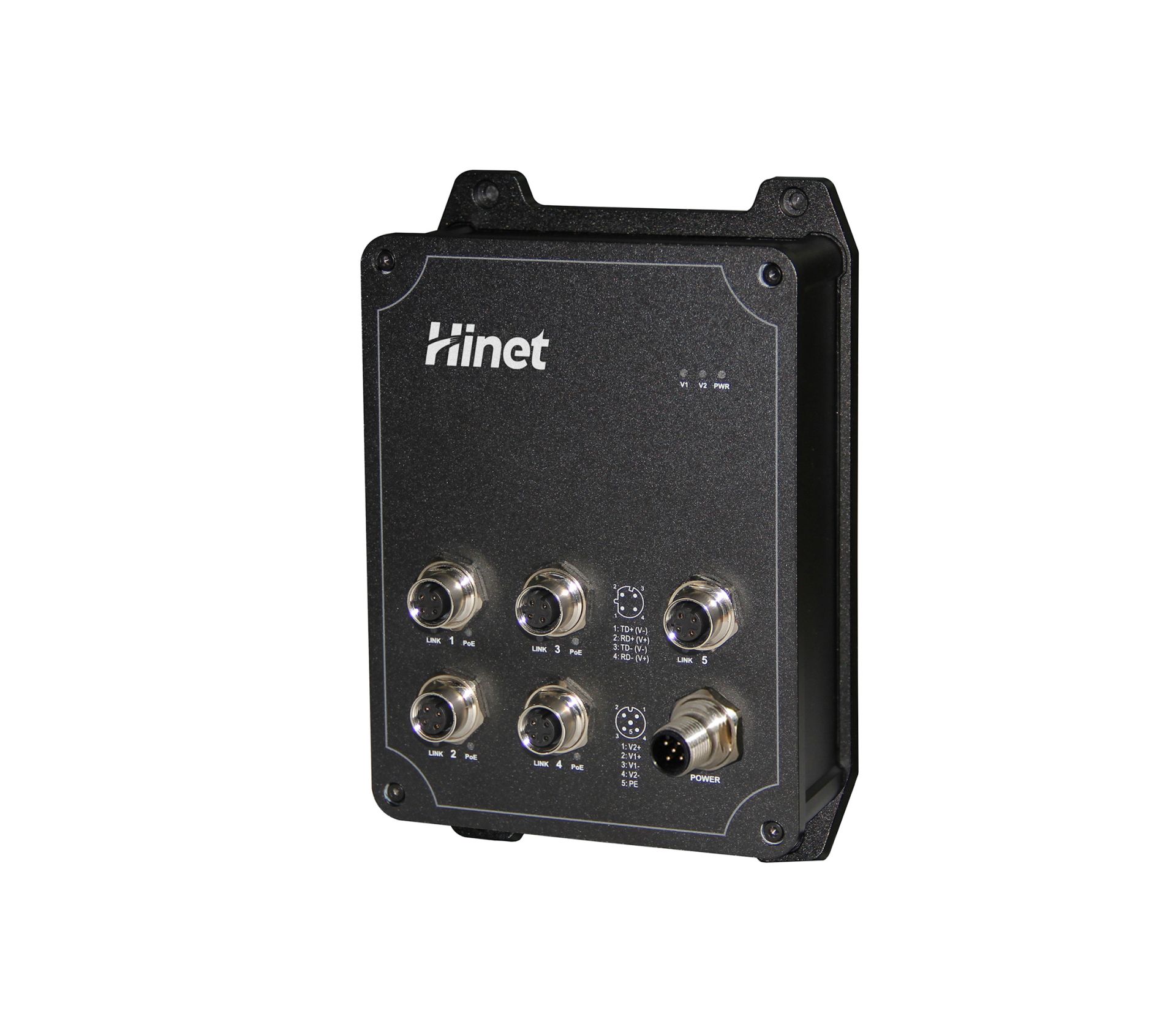

IWS1005-4P-M12 是一款面向严苛工业环境设计的高性能L2+管理型千兆PoE交换机，具备4个10/100TX M12接口并全面支持PoE供电，专为轨道交通、矿山、车载等高可靠性应用场景打造。该设备采用IP67防护等级的金属外壳与全M12防水接口设计，可在-40℃～75℃宽温范围内稳定运行，提供卓越的防尘、防水与抗振性能。
核心优势
工业级坚固可靠： IP67高防护铝制外壳，全M12接口封装，宽温工作设计（-40℃～75℃），适应极端户外与振动环境。
千兆PoE供电： 4个百兆PoE端口，兼容IEEE 802.3at/af标准，可同时为高清摄像头、无线AP、传感终端等设备供电与传输数据。
智能冗余与高可用：支持环网冗余协议，自愈时间低于20毫秒，保障关键业务不中断；支持L2+管理功能，提供线速转发与高级安全策略，提升网络灵活性与可靠性。
极简工业部署： 适用于轨道旁、车辆内、矿下等多种严苛场景，无需额外机箱防护，大幅降低部署复杂度与维护成本。
典型应用
轨道交通：列车车载网络、轨旁监测、PIS系统、车载视频监控
智能矿山：井下设备联网、远程监控系统、自动化采掘控制
车载系统：公交车、工程机械、特种车辆物联网通信与控制
户外严苛场景：港口自动化、风电监控、高速沿线设备接入
IWS1005-4P-M12以千兆高速、全环境适应、智能管理的特性，重新定义工业级PoE网络接入标准，为关键基础设施构建高可靠的数据与通信骨干。
产品特性
符合IEEE802.3，IEEE 802.3u，IEEE802.3af，IEEE802.3at
提供 5x 10/100TX M12 铜口 4个PoE端口
高背板带宽 1Gbps
电源端口和数据端口的电涌保护
宽电源输入：44〜57VDC
宽工作温度：-40〜75℃
IP67铝壳
MTBF200,000小时
EMI：FCC Part 15. CISPR(EN55022) class A
EMS：EN61000-4-2(ESD)，EN61000-4-3(RS)，
EN61000-4-4(EFT)，EN61000-4-5(Surge)，
EN61000-4-6(CS)，EN61000-4-6(共模传导)
工业：IEC6100-6-2
铁路：EN50155.EN50121-4
交通：NEMA TS-2
产品属性 | |
网络接口 | 5个百兆 PoE端口(M12 D-code) |
LED 指示灯 | 电源, 端口速率、端口联接，POE |
连接口 | |
铜口 | M12 8-pole A-coded |
电源接口 | M12 5-pole A-coded |
铜缆 | |
10Base-T | 2-pair UTP/STP Cat. 3,4,5/5E,6 类线 EIA/TIA-568 100-ohm (100m) |
100Base-T | 2-pair UTP/STP Cat. 5/5E,6 类线 EIA/TIA-568 100-ohm (100m) |
产品性能 | |
交换容量 | 1 Gbps |
背板带宽 | 744K |
转发模式 | 存储和转发 |
包转发缓存 | 744Kbit |
MAC 地址表 | 1K |
PoE 功能 | |
PoE 端口 | 端口 1-4 |
PoE 标准 | IEEE802.3af, IEEE802.3at |
每个端口最大PoE功率 | 30W |
PoE 电压 | 52VDC (取决于电源适配器) |
PoE 定义 | V- (RJ45 Pin1,2), V+ (RJ45 Pin 3,6) |
PoE 管理 | 基于端口的PoE状态视图和控制 |
物理性质 | |
尺寸 | 200 x 110 x 90mm |
重量 | 1.5KG |
工作温度 | -40 to 75℃ |
存储温度 | -40 to 85℃ |
工作湿度 | 5 to 95% 无凝结 |
电压输入范围 | 44-57VDC |
最大功耗 | ≤15W（无PoE负载时） |
EMC 安全 | FCC, CE, RoHS |
可靠性 | 200,000Hours |
包装 | |
防水工业PoE交换机 | 1pcs |
用户手册 | 1pcs |
DB9 to M12 线 | 1pcs |
交换机型号 | |
IWS1005-4P-M12 | 5口EN50155 防水工业级PoE交换机 (IP67) |
线材 | |
M12-P-5-A-IP67-1 | M12到电源线, 5-pin A-coded IP67, 1 m |
M12-R-8-A-IP67-1 | M12到RJ45 电缆, 8-pin A-coded IP67, 1 m |
M12-R-4-D-IP67-1 | M12到RJ45 电缆, 4-pin D-coded IP67, 1 m |
M12-M-8-A-IP67-1 | M12到M12线, 8-pin A-coded, IP67, 1 m |
M12-M-4-D-IP67-1 | M12到M12 线, 4-pin D-coded, IP67, 1 m |
DH24-F-LC-IP67-1 | DH24到光缆, LC-LC, IP67-rated, 1m |
M12 连接帽 | |
M12-CAP-F-M | M12母连接器的金属帽 |
M12-CAP-M-M | M12公连接器的金属帽 |
M12-CAP-F-P | 用于M12母连接器的塑料帽 |
M12-CAP-M-P | 用于M12公连接器的塑料帽 |
M12连接头 | |
M12-CON-5-A-IP67-M | DIY金属连接头用于 M12 5-pin A-coded |
M12-CON-4-D-IP67-M | DIY金属连接头 用于 M12 5-pin D-coded |
M12-CON-8-A-IP67-M | DIY金属连接头 用于 M12 5-pin A-coded |
M12-CON-5-A-IP67-P | DIY塑料连接头用于 M12 5-pin A-coded |
M12-CON-4-D-IP67-P | DIY塑料连接头用于 M12 5-pin D-coded |
M12-CON-8-A-IP67-P | DIY塑料连接头用于 M12 5-pin A-coded |
