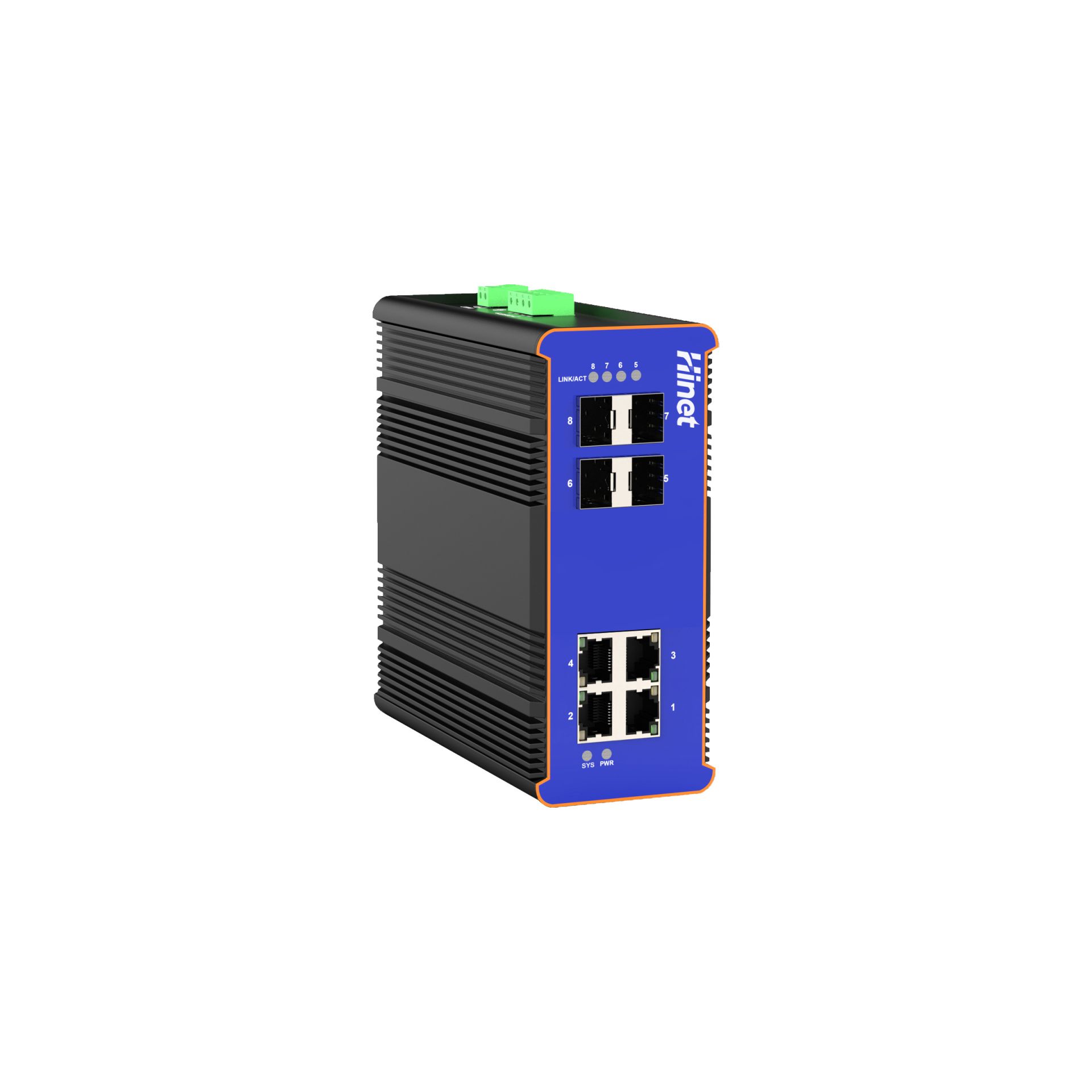

IDS1704F4交换机是深圳市海纳时代电子有限公司自主研发的 国产化管理型工业级导轨式交换机.IDS1704F4提供4个千兆电口，4个千兆光口，P支持IEEE802.3/802.3u/802.3x，IEEE802.3ab , IEEE802.3z , MDI/MDI-X自适应RJ45端口。该交换机专门为满足灵活多变的工业应用需求而设计，提供一种高性价比工业以太网通讯解决方案。产品具有高的可用性、可靠性、安全性来确保关键数据的传输。IDS1904F4工业交换机提供冗余电源支持，提供宽范围的直流电源输入。在结构方面，IDS1904F4工业交换机充分考虑工业安装需求，使用DIN钉轨或挂板安装。
“HRP环”技术是海纳时代专门为工业应用而设计开发的，它提供以太网断开后自恢复功能，其恢复时间小于20毫秒。用户可以通过管理界面指定任意端口（包括普通端口和聚合端口）进行组环，以提供更快的恢复速度和更高的通信带宽。
产品特性
● 合IEEE802.3，IEEE 802.3u，IEEE 802.3ab，IEEE802.3z
● 支持 4个 10/100/1000TX RJ45口和 4个1000M SFP光口
● 高背板带宽 16Gbps
● 支持标准IP /扩展IP / MAC IP / ARP ACL
● 多媒体应用程序的IGMP侦听和IGMP查询模式
● 端口镜像和带宽控制
● IEEE802.3x流控制
● 支持基于端口的VLAN / 802 .1Q标签VLAN
● 通过LACP支持IEEE802.3ad端口中继
● 支持生成树协议IEEE 802.1d
● 支持IEEE 802.1p服务等级
● 支持IEEE 802.1x用户认证
● 支持广播风暴过滤器
● 支持DHCP服务器和客户端
● 支持系统事件日志
● 支持命令行界面管理
● 通过Web / SNMP / Telnet /控制台进行管理
● 电源端口和数据端口的电涌保护
● 宽电源输入：12〜57VDC
● 宽工作温度：-40〜75℃
● IP30铝壳
● MTBF200,000小时
● EMI：FCC Part 15. CISPR(EN55022) class A
● EMS：EN61000-4-2(ESD)，EN61000-4-3(RS)，
● EN61000-4-4(EFT)，EN61000-4-5(Surge)，
● EN61000-4-6(CS)，EN61000-4-6(共模传导)
● 工业：IEC6100-6-2
● 铁路：EN50155.EN50121-4
● 交通：NEMA TS-2
● 质保：5年
接口 | |
以太网接口 | 4 x 10/100/1000 Mbps 电口 4 x 1G SFP插槽 |
管理接口 | 串口（RJ45） |
指示灯 | 电源，网口 |
产品性能 | |
背板带宽 | 16 Gbps |
包转发率 | 11.9 Mpps |
转发模式 | 储存转发 |
包转发缓存 | 4.1 Mbit |
DDR内存 | 1 Gbit |
Flash储存 | 128 Mbit |
MAC地址表大小 | 8K |
巨型帧 | 16K |
VLAN 数量 | 4K |
ACL表大小 | 512 |
三层接口数量 | 32 |
端口优先级队列 | 8 |
物理特性 | |

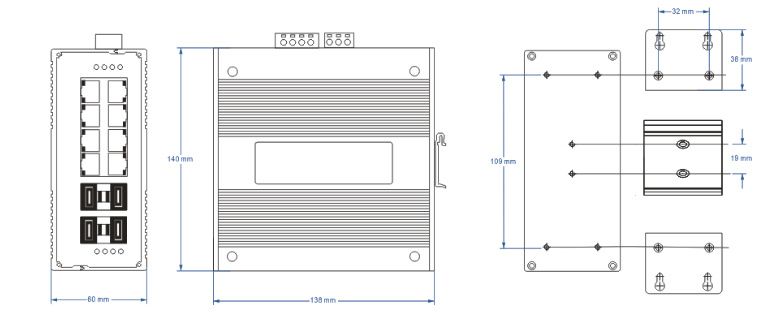

尺寸 | 140x138x40mm |
重量 |
|
工作温度 | -40 to 75℃ |
储存温度 | -40 to 75℃ |
工作湿度 | 5 to 95%无凝结 |
供电方式 | 12~57VDC |
最大功耗 | 10W |
端口配置 | |
使能开关 | 支持单独控制每个端口的启用和禁用 |
自动协商 | 支持端口自动协商和强制模式 |
流量控制 | 全双工支持IEEE802.3x 半双工支持backpressure |
风暴控制 | 支持广播、组播和未知单播的带宽控制 |
端口镜像 | 支持多对一的端口镜像 |
端口限速 | 支持双向端口限速 |
端口聚合 | 支持静态端口聚合 支持动态端口聚合 支持最多8组，每组最多8个端口 |
端口聚合算法 | 支持基于源MAC / 目的MAC / 源和目的MAC的算法 支持基于源IP / 目的IP / 源和目的IP的算法 |
端口隔离 | 每个端口可以配置为彼此隔离的受保护端口 |
MAC配置 | |
MAC地址表管理 | 支持 |
传输模式 | 支持IVL传输模式 |
静态MAC地址表 | 支持 |
MAC地址绑定 | 支持 |
MAC地址过滤 | 支持 |
MAC学习数量限制 | 支持基于端口的MAC地址学习数量限制 |
VLAN配置 | |
基于802.1Q VLAN | 支持 |
基于MAC的 VLAN | 支持 |
基于IP的 VLAN | 支持 |
基于协议的VLAN | 支持 |
语音VLAN | Support |
访客VLAN | Support |
私有VLAN | Support |
VLAN映射 | 支持1:1 映射 |
QinQ | 支持基本QinQ |
环网协议 | |
生成树协议 | 支持STP/RSTP/MSTP |
BPDU守护 | 支持 |
BPDU过滤 | 支持 |
端口环路保护 | 支持 |
EAPS协议 | 支持 |
ERPS协议 | 支持 |
LLDP协议 | 支持LLDP和LLDP-MED |
UDLD协议 | 完全兼容CISCO的UDLD协议 |
主机路由 | |
ARP | 支持静态ARP |
静态路由 | 支持 |
组播 | |
静态组播地址 | 支持 |
IGMP SNOOPING | 支持 |
IGMP查询包 | 支持 |
IGMP过滤 | 支持 |
MVR | 支持 |
GMRP | 支持 |
访问控制列表 (ACL) | |
基于标准IP | 支持 |
基于扩展IP | 支持 |
基于MAC IP | 支持 |
基于MAC ARP | 支持 |
基于时间 | 支持 |
端口过滤 | 支持 |
优先级 (QOS) | |
算法 | 支持WRR、RR、WDRR、SP |
基于端口 | 支持 |
基于802.1p | 支持 |
基于DSCP | 支持 |
基于ACL | 支持 |
QoS Policy | 支持数据包映射到队列 支持COS或DSCP注释 支持数据流的速率限制 支持数据流统计 |
安全配置 | |
管理员安全配置 | 支持启用和禁用TELNET、WEB和SNMP服务 支持TELNET、WEB和SNMP服务绑定基于标准IP的ACL 支持设置TELNET连接数量 |
CPU防攻击 | 支持交换机自我安全保护，防止流量攻击 |
IP-MAC-端口绑定 | 支持三元绑定（IP、MAC、端口） |
AAA | 支持802.1x协议 支持RADIUS协议 支持RADIUS服务器认证授权和计费 支持基于MAC的802.1认证 支持802.1x访客VLAN |
DHCP SNOOPING | 支持动态ARP 绑定，防止ARP欺骗 支持设置特定端口连接DHCP服务器，防止私下连接DHCP服务器 |
防止ARP欺骗 | 支持手动配置基于MAC ARP的ACL规则防止ARP欺骗 支持DHCP SNOOPING功能，当DHCP获得IP地址时，动态绑定ARP和端口 |
IPv6 | |
IPv4/IPv6双协议栈 | 支持 |
IPv6地址 | 支持手动地址配置和无状态地址自动配置 |
IPv6邻居发现协议 | 支持 |
ICMPv6 | 支持 |
IPv6路径MTU发现协议 | 支持 |
管理特性 | |
命令行管理 | 支持串口 支持Telnet 支持SSH |
Web管理界面 | 支持 |
SNMP管理 | 支持SNMP协议 支持SNMP TRAP 支持标准和私有MIB |
用户管理 | 支持多用户 |
TACACS+ | 支持通过TACACS+服务器远程用户名和密码进行交换机身份验证 支持PAP和CHAP模式下的密码加密 支持TACACS+服务器对交换机的命令进行授权 支持基于IPv4和IPv6的TACACS+ |
查看CPU利用率 | 支持 |
查看内存占用率 | 支持 |
日志管理 | 支持 |
RMON | 支持RMON 1, 2, 3和9组 |
上传和下载配置 | 支持 |
固件升级 | 支持 |
系统时间 | 支持本地设置时间 支持SNTP协议获取网络时间 |
Debugging Tools | |
PING | 支持 |
路由追踪 | 支持 |
TELNET客户端 | 支持 |
交换机型号 | |
IDS1804F4 | 4GE+4SFP gch导轨式工业管理型交换机 |
