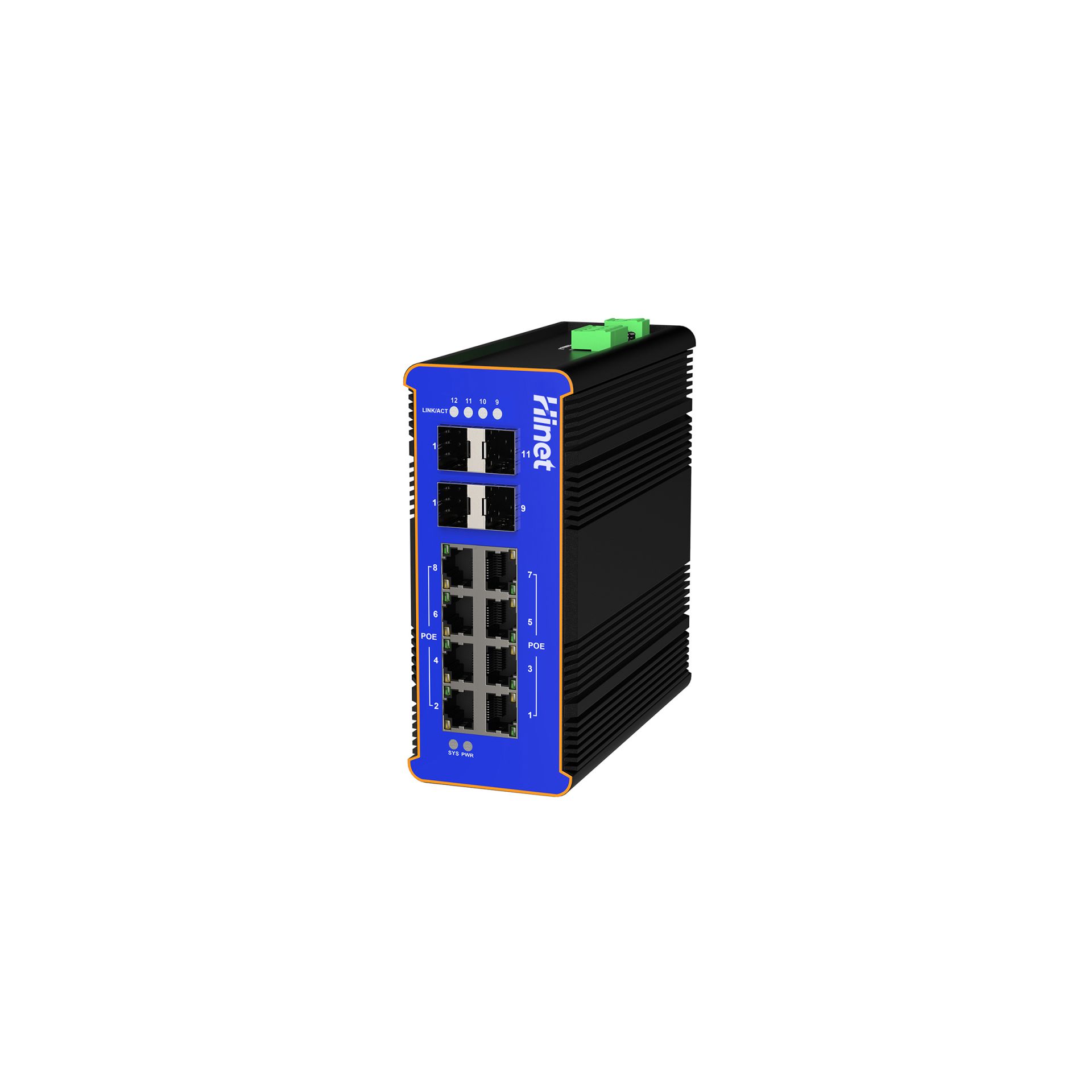

IDS1808F4交换机是深圳市海纳时代电子有限公司自主研发的国产化管理型工业级导轨式交换机.IDS1808F4提供8个千兆电口，4个千兆光口，支持IEEE802.3/802.3u/802.3x，IEEE802.3ab , IEEE802.3z , MDI/MDI-X自适应RJ45端口。该交换机专门为满足灵活多变的工业应用需求而设计，提供一种高性价比工业以太网通讯解决方案。产品具有高的可用性、可靠性、安全性来确保关键数据的传输。IDS1808F4工业交换机提供冗余电源支持，提供宽范围的直流电源输入。在结构方面，IDS1908F4工业交换机充分考虑工业安装需求，使用DIN钉轨或挂板安装。
“HRP环”技术是海纳时代专门为工业应用而设计开发的，它提供以太网断开后自恢复功能，其恢复时间小于20毫秒。用户可以通过管理界面指定任意端口（包括普通端口和聚合端口）进行组环，以提供更快的恢复速度和更高的通信带宽。。
产品特性
● 符合IEEE802.3，IEEE 802.3u，IEEE 802.3ab，IEEE802.3z
● 支持 8个 10/100/1000TX RJ45口和 4个1000M SFP光口
● 高背板带宽 24Gbps
● 支持标准IP /扩展IP / MAC IP / ARP ACL
● 多媒体应用程序的IGMP侦听和IGMP查询模式
● 端口镜像和带宽控制
● IEEE802.3x流控制
● 支持基于端口的VLAN / 802 .1Q标签VLAN
● 通过LACP支持IEEE802.3ad端口中继
● 支持生成树协议IEEE 802.1d
● 支持IEEE 802.1p服务等级
● 支持IEEE 802.1x用户认证
● 支持广播风暴过滤器
● 支持DHCP服务器和客户端
● 支持系统事件日志
● 支持命令行界面管理
● 通过Web / SNMP / Telnet /控制台进行管理
● 电源端口和数据端口的电涌保护
● 宽电源输入：12〜57VDC
● 宽工作温度：-40〜75℃
● IP30铝壳
● MTBF200,000小时
● EMI：FCC Part 15. CISPR(EN55022) class A
● EMS：EN61000-4-2(ESD)，EN61000-4-3(RS)，
● EN61000-4-4(EFT)，EN61000-4-5(Surge)，
● EN61000-4-6(CS)，EN61000-4-6(共模传导)
● 工业：IEC6100-6-2
● 铁路：EN50155.EN50121-4
● 交通：NEMA TS-2
● 质保：5年
端口属性 | |
网络接口 | 8 x 10/100/1000M RJ45 端口 4 x 10/100/1000M SFP 端口 |
管理接口 | 一个Console口 |
LED 指示灯 | 电源、端口速率、端口连接 |
产品性能 | |
背板带宽 | 24 Gbps |
转发能力 | 17.85 Mpps |
转发模式 | 存储和转发 |
数据包缓冲存储器 | 4.1 Mbit |
用于CPU的RAM | 1 Gbit |
Flash储存 | 128 Mbit |
MAC地址表大小 | 8K |
巨型帧 | 16K |
VLAN 数量 | 4K |
ACL表大小 | 512 |
L3接口 | 32 |
端口优先级队列 | 8 |
物理性质 | |
尺寸 | 147x143x60mm |
工作温度 | -40 to 75℃ |
储存温度 | -40 to 85℃ |
工作湿度 | 5 to 95% 无凝结 |
电压输入 | 12-57VDC |
最大功耗 | 15W |
EMC安全 | FCC, CE, RoHS |
可靠性 | MTBF200,000 |
端口配置 | |
启用和禁用 | 支持控制启用和禁用 |
自动协商 | 支持强制端口模式和速度 |
流量控制 | 支持IEEE802.3x全双工 支持半双工背压 |
风暴控制 | 支持广播、组播和DLF包速率限制 |
端口镜像 | 支持多对一镜像 |
速率限制 | 支持端口输入输出速率限制 |
链路聚合 | 支持手动链路聚合 支持LACP 最多 4 个聚合组，每个聚合组最多包含 4 个端口 |
聚合策略 | 源MAC/目标MAC/源目标MAC 源IP /目标IP/源目标IP |
端口保护 | 每个端口都可以配置成相互隔离的保护端口 |
MAC 配置 | |
MAC地址表管理 | 支持 |
传输模式 | 支持IVL传输模式 |
静态MAC地址 | 支持 |
MAC绑定 | 支持 |
MAC地址过滤器 | 支持 |
MAC数量限制 | 支持限制每个端口的MAC地址学习数量 |
VLAN 配置 | |
基于 802.1Q 的 VLAN | 支持 |
基于 MAC 的 VLAN | 支持 |
基于 IP 的 VLAN | 支持 |
基于协议的 VLAN | 支持 |
语音 VLAN | 支持 |
访客 VLAN | 支持 |
专用 VLAN | 支持 |
VLAN 映射 | 支持1:1映射 |
双 VLAN 标记 | 支持基本QinQ |
可靠性协议 | |
生成树 | 支持 STP/RSTP/MSTP |
BPDU 守卫 | 支持 |
BPDU 过滤器 | 支持 |
端口环路检测 | 支持 |
EAPS 协议 | 支持RFC3619 |
ERPS 协议 | 支持G.8032/Y.1344 |
LLDP 协议 | 支持 LLDP 和 LLDP-MED |
UDLD 协议 | 完全兼容CISCO的UDLD协议 |
主机路由 | |
静态ARP | 支持 |
静态路由 | 支持 |
组播功能 | |
静态组播 MAC 地址 | 支持 |
IGMP SNOOPING | 支持 |
MVR | 支持 |
GMRP | 支持 |
访问控制列表 (ACL) | |
基于标准 IP | 支持 |
基于扩展IP | 支持 |
基于 MAC IP | 支持 |
基于 MAC ARP | 支持 |
基于时间 | 支持 |
端口过滤 | 支持 |
服务质量 (QOS) | |
调度模式 | 支持 WRR, SP, WFQ |
基于端口的排序 | 支持 |
基于 802.1p 的排序 | 支持 |
基于DSCP(DiffServ)的排序 | 支持 |
基于 ACL 数据流的排序 | 支持 |
服务质量策略 | 支持数据包映射到对应的输出队列 支持修改数据包的 COS 和 DSCP 标志 支持数据流量限制 支持数据流统计 支持数据流镜像 |
安全 | |
行政安全 | 支持开始和结束TELNET、WEB和SNMP服务 支持 TELNET、WEB 和 SNMP 服务绑定标准 IP ACL 支持TELNET用户数控制 |
CPU 保护 | 交换机自我安全保护，禁止流量攻击 |
IP-MAC地址绑定 | 支持静态配置IP、MAC、端口绑定 |
AAA | 支持802.1x协议 支持RADIUS协议 支持RADIUS服务器认证授权和计费 支持基于 MAC 的 802.1X 认证。 支持 802.1x 访客 VLAN |
DHCP SNOOPING | 支持动态ARP绑定，防止ARP欺骗 支持动态IP、MAC端口绑定 支持固定端口连接DHCP服务器，防止私连DHCP服务器 |
防止 ARP 欺骗 | 支持手动配置基于MAC ARP的ACL规则防止ARP欺骗 支持DHCP SNOOPING功能，交换机动态绑定ARP和端口，当DHCP获取IP地址时，防止ARP欺骗 |
IPv6 | |
ICMPv6 | 支持 |
IPv6 邻居发现 | 支持 |
MLD 侦听 | 支持 |
IPv6 远程登录 | 支持 |
管理功能 | |
命令行管理 | 支持串口管理 支持TELNET管理 支持SSH管理 |
网页管理 | 支持 |
SNMP管理 | 支持SNMP协议 支持SNMP陷阱 支持标准和私有 MIB |
用户管理 | 支持多用户管理 |
显示CPU利用率 | 支持 |
显示RAM利用率 | 支持 |
TACACS+ | 支持TACACS+服务器远程用户名和密码认证 支持PAP和CHAP密码加密 支持TACACS+服务器命令授权 |
日志管理 | 支持 |
监控 | 支持RMON 1,2,3,9组 |
集群管理 | 支持邻居发现协议 支持拓扑发现协议 支持手动和自动加入集群组 支持集群统一管理 |
运维管理 | 支持 802.3ah 支持802.1ag |
配置下载/上传 | 支持 |
调试工具 | |
PING | 支持 |
追踪路线 | 支持 |
TELNET 客户端 | 支持 |
包装清单 | |
工业级交换机 | 1台 |
使用手册 | 1本 |
使用光盘 | 1个 |
串口线 | 1根 |
交换机型号 | |
IDS1708F4 | 8个千兆电口+4个千兆SFP光口 国产化导轨式网管型工业级交换机 |
SFP 模块选型 | |
GSFP-RJ45 | 1000M SFP模块，RJ45端口 |
GSFP-M-LC-R5 | 1000M SFP 模块，多模，500M，850nm，LC |
GSFP-S-LC-20 | 1000M SFP模块，单模，20km，1310nm，LC |
GSFP-S-LC-40 | 1000M SFP模块，单模，20km，1310nm，LC |
GSFP-S-LC-80 | 1000M SFP模块，单模，80km，1550nm，LC |
