IDS1002F1 2个百兆RJ45口+ 1个百兆 SFP插槽口导轨式工业交换机

产品概述

技术参数

应用场景

选配信息

文件下载

产品资料

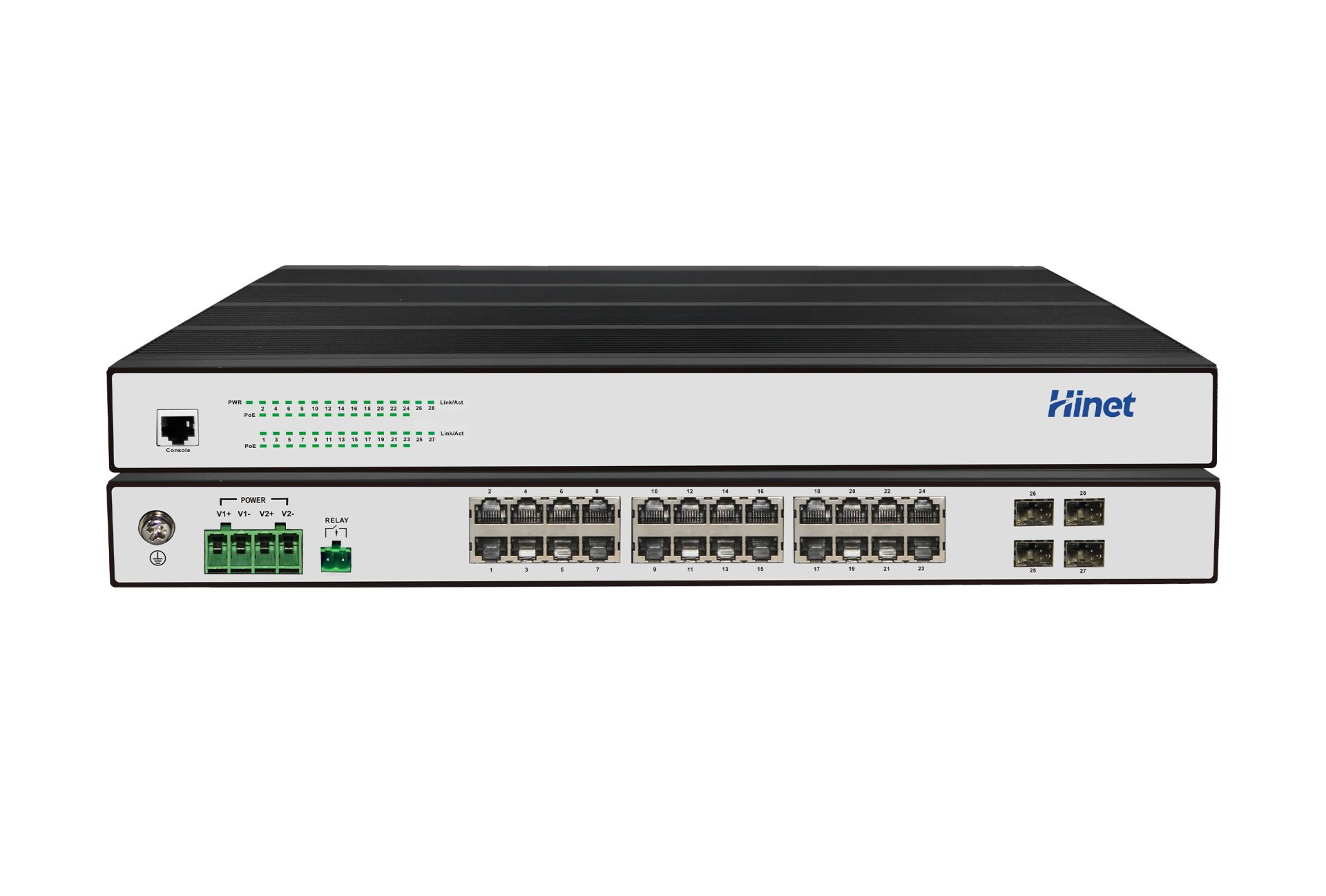

IRS5024F4C是深圳市海纳时代电子有限公司自主研发的三层管理型工业级机架式交换机.IRS5024F4提供24个千兆电口，4个万兆SFP+光口，支持IEEE802.3/802.3u/802.3x，IEEE802.3ab , IEEE802.3z , MDI/MDI-X自适应RJ45端口。该机器支持SNMP telnet CLI 等高级管理功能和可视化的WEB操作界面，提供一种高性价比工业以太网通讯解决方案。产品具有高的可用性、可靠性、安全性来确保关键数据的传输。IRS5024F4工业交换机提供宽范围的交流电源输入。在结构方面，IRS5024F4工业交换机充分考虑工业安装需求，采用标准19寸铝制外壳，并采用无风扇设计。该产品符合公安三所标准、FCC、CE标准、符合工业4级设计要求，为工业数据通信提供稳定、安全、可靠的网络数据传输；可广泛应用于平安城市、轨道交通、高速公路、电力配网、港口码头、污水处理等领域。

产品特性

● 符合IEEE802.3，IEEE 802.3u，IEEE 802.3ab，IEEE802.3z，IEEE 802.3ae

● 支持24个 10/100/1000TX RJ45口和 4个10G SFP+光口

● 高背板带宽128Gbps

● 支持标准IP /扩展IP / MAC IP / ARP ACL

● 多媒体应用程序的IGMP侦听和IGMP查询模式

● 端口镜像和带宽控制

● IEEE802.3x流控制

● 支持基于端口的VLAN / 802 .1Q标签VLAN

● 通过LACP支持IEEE802.3ad端口中继

● 支持生成树协议IEEE 802.1d

● 支持IEEE 802.1p服务等级

● 支持IEEE 802.1x用户认证

● 支持广播风暴过滤器

● 支持DHCP服务器和客户端

● 支持系统事件日志

● 支持命令行界面管理

● IEEE 802.3ad 静态负载均衡配置和LACP 动态配置

● 协议：IGMP Snooping v1, v2, v3设备，GMRP，GVRP，SNMPv1, v2c, v3，DHCP Snooping，BootP TFTP/Xmodem，SNTP，RMON，HTTP，Telnet，SSH，Syslog,Option 81/82， LLDP；MIB：MIB-II(RFC1213)， Bridge MIB(RFC1493)，RSTP MIB，RMON MIB(RFC1724) Group 1，2，3，9, OSPF MIB(RFC1850), SNMP v. 2 MIB (RFC 1907), IF MIB (RFC2233), RFC 2571,RFC 2572,RFC 2573，RFC 2574 ，RFC 2570 ，RFC 2674

● 通过Web / SNMP / Telnet /控制台进行管理

● 电源端口和数据端口的电涌保护

● 宽电源输入：100〜240VAC

● 宽工作温度：-40〜75℃

● IP40铝壳

● MTBF200,000小时

● EMI：FCC Part 15. CISPR(EN55022) class A

● EMS：EN61000-4-2(ESD)，EN61000-4-3(RS)，

● EN61000-4-4(EFT)，EN61000-4-5(Surge)，

● EN61000-4-6(CS)，EN61000-4-6(共模传导)

● 工业：IEC6100-6-2

● 铁路：EN50155.EN50121-4

● 交通：NEMA TS-2

● 煤炭：GB/T3836.1/2/3/4

● 机械：IEC68-2-6/27/32

● 质保：5年

产品属性
网络接口	24个10/100/1000M RJ45端口 4个10G SFP+独立光口
管理接口	1个Console口
LED 指示灯	电源, 端口速率、端口连接
网线介质
10Base-T	2-pair UTP/STP Cat. 3,4,5/5E,6类线 EIA/TIA-568 100-ohm (100m)
100Base-T	2-pair UTP/STP Cat. 5/5E,6类线 EIA/TIA-568 100-ohm (100m)
1000Base-T	4-pair UTP/STP Cat. 5E,6类线 EIA/TIA-568 100-ohm (100m)
产品性能
交换容量	128 Gbps
转发能力	95.2Mpps
转发模式	存储和转发
数据包缓冲存储器	12Mbit
CPU内存	256Mbit
闪存	32 Mbit
MAC	16K
巨帧	16K
ACL表大小	512
VLAN 数量	4K
三层接口数量	512
组播组	1K
路由主机数量	512 IPv4 or 256 IPv6
路由表大小	64
端口优先级队列	8
物理性质
尺寸	440x200x44mm
工作温度	-40 to 75℃
存储温度	-40 to 85℃
工作湿度	5 to 95% 无凝结
电压输入范围	100〜240VAC
最大功耗	25W
EMC 安全	FCC, CE, RoHS
可靠性	MTBF200,000
端口配置
启用和禁用	支持控制启用和禁用
自动协商	支持强制端口模式和速度
流控制	支持IEEE802.3x全双工支持半双工背压
风暴控制	支持广播，组播和DLF包速率限制
端口镜像	支持多对一镜像
速率限制	支持端口输入输出速率限制
链接聚合	支持手册链接聚合支持LACP 最多8个最大聚合组，每个聚合组最多包含8个端口
整合策略	源MAC /目标MAC /源目标MAC 源IP /目标IP /源目标IP
端口保护	每个端口可以配置为彼此隔离的受保护端口
MAC配置
MAC地址表管理	支持
传输模式	支持IVL传输模式
静态MAC地址	支持
MAC绑定	支持
MAC地址过滤器	支持
MAC数量限制	支持限制每个端口学习的MAC地址数量
VLAN 配置
基于802.1Q的VLAN	支持
基于MAC的VLAN	支持
基于IP的VLAN	支持
基于协议的VLAN	支持
语音VLAN	支持
访客VLAN	支持
专用 VLAN	支持
VLAN映射	Support 1:1 映射
双VLAN标记	支持基本QinQ
可靠性协议
生成树	支持 STP/RSTP/MSTP
BPDU防护	支持
BPDU 过滤器	支持
端口环路检测	支持
EAPS协议	支持RFC3619
LLDP 协议	支持 LLDP and LLDP-MED
UDLD 协议	完全兼容CISCO的UDLD协议
主机路由
ARP	支持静态和动态ARP
静态路由	支持基于IPv4和IPv6的静态路由
VLAN 接口	支持 32 VLAN 接口
RIP	支持 RIP v1/v2 & IPv6 RIPng
OSPF	支持 OSPFv2 & IPv6 OSPFv3
BGP	支持 BGP4 & IPv6 BGP4+
Policy Route	支持
VRRP	支持
组播
PIM-SM	支持
IGMP	支持 v1/v2/v3
MLD SNOOPING	支持 v1/v2
IGMP SNOOPING	支持 v1/v2/v3
IGMP SNOOPING查询器	支持
IGMP SNOOPING快速离开	支持
IGMP SNOOPING过滤	支持
MVR	支持
GMRP	支持
静态组播地址	支持
未知组播控制	支持
访问控制列表（ACL）
基于标准IP	支持
基于扩展IP	支持
基于MAC IP	支持
基于MAC ARP	支持
根据时间	支持
端口过滤	支持
基于时间的ACL	支持
服务质量（QOS）
排程模式	支持 WRR, SP, WFQ
基于端口排序	支持
基于802.1p的排序	支持
基于DSCP（DiffServ）的排序	支持
基于ACL数据流的排序	支持
QoS策略	支持包映射到相应的输出队列支持修改数据包的COS和DSCP标志数据流的支持限制支持数据流统计支持数据流镜像
安全
行政安全	支持开始和结束TELNET，WEB和SNMP服务支持TELNET，WEB和SNMP与标准IP ACL的服务绑定支持控制TELNET的用户数
CPU保护	交换机自我安全保护，禁止流量攻击
IP-MAC地址绑定	支持静态配置IP，MAC和端口之间的绑定
AAA	支持802.1x协议支持RADIUS协议支持RADIUS服务器认证授权和计费支持基于MAC的802.1X认证。支持802.1x访客VLAN
DHCP 监听	支持动态ARP绑定以防止ARP欺骗支持动态IP，MAC端口绑定支持固定端口连接DHCP服务器，防止私下连接DHCP服务器
防止ARP欺骗	支持手动配置基于MAC ARP的ACL规则，防止ARP欺骗支持DHCP SNOOPING功能，当DHCP获取IP地址时，动态绑定ARP和端口，以防止ARP欺骗
管理功能
CLI管理	支持串口管理支持TELNET管理支持SSH管理
WEB管理	支持
SNMP 管理	支持SNMP协议支持SNMP TRAP 支持标准和私有MIB
用户管理	支持多用户管理
显示CPU利用率	支持
显示内存利用率	支持
日志管理	支持
RMON	支持 RMON 1,2,3,9 组
配置下载/上传	支持
升级固件	支持
时钟管理	支持本地计时器管理支持SNTP协议获取时钟
调试工具
PING	支持
追踪	支持
TELNET 客户端	支持
包装清单
机架式工业级交换机	1台
用户手册	1本
使用光盘	1张
串口线	1条

交换机型号
IRS5024F4	24口千兆机架式工业交换机带4个万兆SFP+端口
SFP 模块
GSFP-RJ45	1000M SFP 模块, RJ45 port
GSFP-M-LC-R5	1000M SFP 模块,多模, 500M, 850nm, LC
GSFP-S-LC-20	1000M SFP 模块, 单模, 20km, 1310nm , LC
GSFP-S-LC-40	1000M SFP 模块, 单模, 40km, 1310nm, LC
GSFP-S-LC-80	1000M SFP 模块, 单模, 80km, 1550nm, LC
